12UM 640X512 USB خروجی USB ماژول حرارتی اندازه جمع و جور
|
شماره مدل |
SG - HTM06U2 - T9 |
SG - HTM06U2 - T15 |
SG - HTM06U2 - T19 |
SG - HTM06U2 - T25 |
|
ماژول حرارتی |
||||
|
حسگر تصویر |
آرایه های هواپیمای کانونی Vox بدون پوشش |
|||
|
حداکثر وضوح |
640 × 512 |
|||
|
نرخ فریم |
قابل تنظیم ، 6 هرتز تا 30 هرتز |
|||
|
فاصله پیکسل |
12 میکرومتر |
|||
|
نوار موج پاسخ |
8μm تا 14μm |
|||
|
خالص |
≤ 40mk (@ 25 درجه سانتیگراد) ، f# = 1.0 |
|||
|
لنز (طول کانونی) |
9.1 میلی متر |
15 میلی متر |
19 میلی متر |
25 میلی متر |
|
شماره f |
F1.0 |
F1.0 |
F1.0 |
F1.0 |
|
ایفوف |
1.3mrad |
0.8mrad |
0.6mrad |
0.48mrad |
|
میدان دید (H × V) |
48.3 ° 38.6 درجه |
29.3 ° 23.4 درجه |
22.8 ° 18.4 درجه |
17.46 ° 14.01 درجه |
|
حداقل فاصله تمرکز |
2m |
5m |
7m |
8m |
|
اندازه گیری دما |
||||
|
دامنه دما |
- 20 ° C ~+150 ° C & 100 ° C ~ 550 ° C |
|||
|
دقت دما |
حداکثر (2 درجه سانتیگراد ، 2 ±) در دمای محیط 25 درجه سانتیگراد و دمای جسم بالاتر از 0 درجه سانتیگراد |
|||
|
فاصله دما (بر اساس 0.65 × 0.65 متر) |
10 متر (دورترین) |
15 متر (دورترین) |
20 متر (دورترین) |
25 متر (دورترین) |
|
قاعده حرارتی |
3 نوع قانون اندازه گیری دما ، 21 قانون (10 امتیاز ، 10 منطقه و 1 خط) |
|||
|
داده خروجی |
داده های دمای 16bit |
|||
|
نمایش تصویر |
||||
|
تنظیم کنتراست |
بله |
|||
|
تنظیم روشنایی |
بله |
|||
|
پالت |
15 پالت از رنگ قابل تنظیم ، پیش فرض سفید داغ |
|||
|
حالت FFC (تصحیح میدان مسطح) |
خودکار ، دستی ، تصحیح خارجی |
|||
|
dde |
بله |
|||
|
عمومی |
||||
|
رابط سخت افزار |
USB2.0 FPC |
|||
|
قدرت |
DC 5 ولت 5 ٪ |
|||
|
مصرف برق |
0.55W |
0.55W |
0.55W |
0.65w |
|
لرزش و شوک |
لرزش: لرزش سینوسی ، 20 متر بر ثانیه ² ، 3 - محور شوک: موج نصف سینوسی ، 30 گرم در 11 میلی ثانیه ، 3 - محور 6 - راه |
|||
|

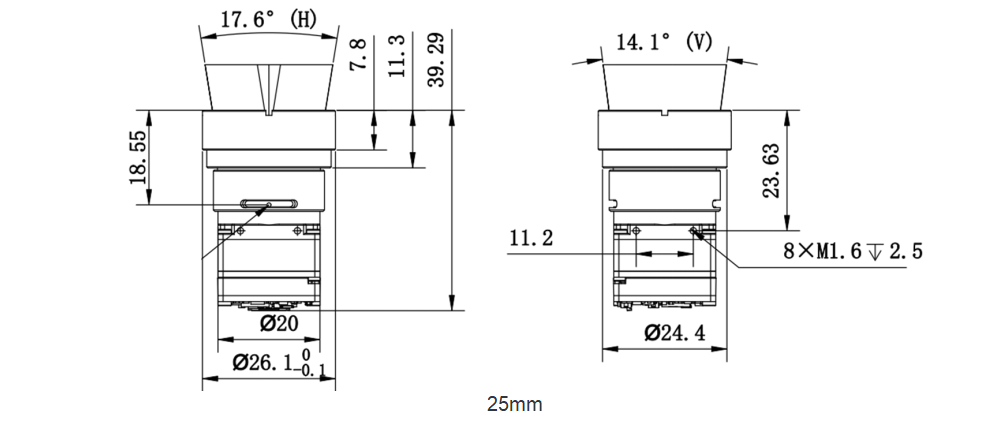

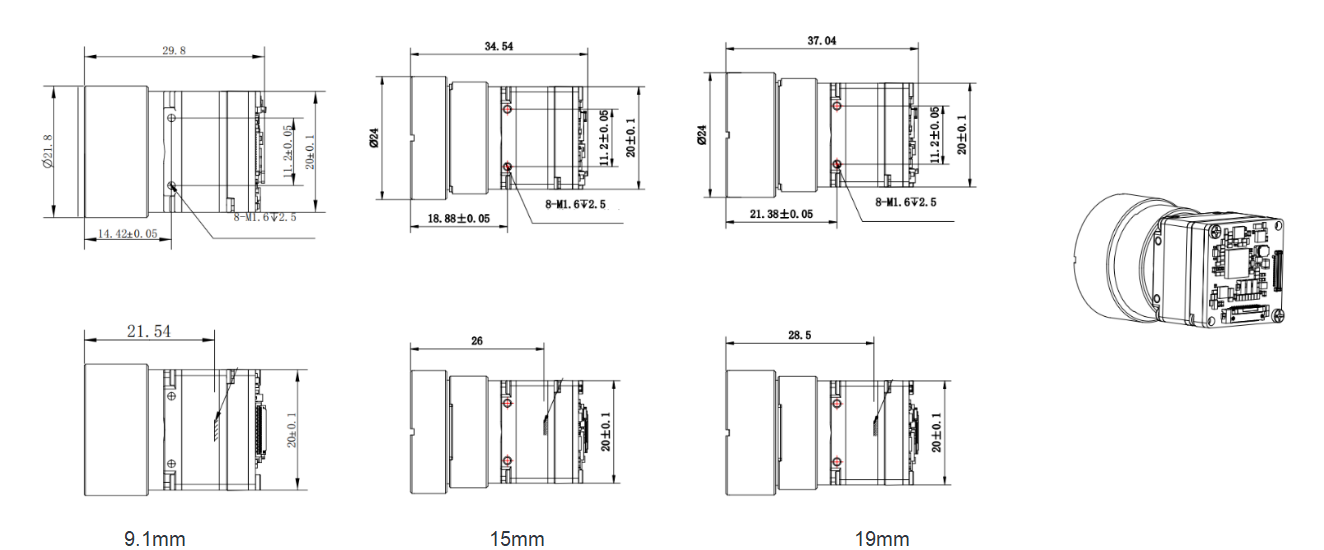

بعد (میلی متر) |
29.8*20*20mm |
34.54*20*20mm |
37.04*20*20mm |
39.29*20*20mm |
|
وزن |
≤22 گرم |
28 گرم |
≤32g |
≤33g |
|
دمای کار |
- 40 درجه سانتیگراد 70 درجه سانتیگراد |
|||
