ماژول دوربین شبکه حرارتی 640x512 با لنز موتوری 25~225mm (30~150mm, 25~75mm)

وضوح >640×512، حسگر با حساسیت بالا.

> گام پیکسلی 12 میکرومتر.

لنز موتوردار > 25~225mm (30~150mm، 25~75mm).

> از عملکردهای مختلف IVS پشتیبانی کنید.

> پشتیبانی از تشخیص آتش.

> پشتیبانی از خروجی دوگانه آنالوگ و اترنت.


    جزئیات محصول

    بعد

    مدل

    SG-TCM06N2-M25225

    SG-TCM06N2-M30150

    SG-TCM06N2-M2575

    سنسور

    سنسور تصویر

    میکروبولومتر VOx خنک نشده

    قطعنامه

    640×512

    نرخ فریم

    50 هرتز

    Pixel Pitch

    12 میکرومتر

    محدوده طیفی

    8 تا 14 میکرومتر

    NETD

    ≤40mK@25°C، F#1.0

    لنز

    پوشش

    DLC

    فاصله کانونی

    25 ~ 225 میلی متر

    30 تا 150 میلی متر

    25 ~ 75 میلی متر

    نوع لنز

    موتوری

    موتوری

    موتوری

    زوم اپتیکال

    9x

    5x

    3x

    زوم دیجیتال

    8x

    8x

    8x

    مقدار F

    F1.0 ~ F1.5

    F1.0 ~ F1.2

    F1.0 ~ F1.2

    FOV

    17.46 درجه × 14.01 درجه ~

    1.96 × 1.56 درجه

    14.59°×11.69°~

    2.93 × 2.35 درجه

    17.46 درجه × 14.01 درجه ~

    5.86 درجه × 4.69 درجه

    ویدئو

    فشرده سازی

    H.265/H.264/H.264H/H.264B/MJPEG

    فشرده سازی صدا

    AAC / MP2L2

    عکس فوری

    JPEG

    قطعنامه

    جریان اصلی: 50fps@(1280×1024، 1280×720، 704×576، 704×480)
    زیر-جریان 1/2: 50 فریم در ثانیه@(704×576، 704×480، 352×288، 352×240)

    نرخ بیت ویدیو

    4kbps~40Mbps

    شبکه

    پروتکل شبکه

    IPv4، IPv6، HTTP، HTTPS، TCP، UDP، RTSP، RTCP، RTP، ARP، NTP، FTP، DHCP، PPPoE، DNS، DDNS، UPnP، IGMP، ICMP، SNMP، SMTP، QoS، 802.1x، Bonjour

    API

    ONVIF، HTTP API، SDK، GB28181

    امنیت شبکه

    احراز هویت کاربر، فیلتر IP/MAC، رمزگذاری HTTPS، کنترل دسترسی به شبکه IEEE 802.1X

    مرورگر وب

    IE، Edge، Firefox، Chrome

    کاربر

    حداکثر 20 کاربر، 2 سطح: مدیر، کاربر

    ذخیره سازی

    کارت حافظه Micro SD/SDHC/SDXC (تا 1 ترابایت) حافظه لبه، FTP، NAS

    چندپخشی

    پشتیبانی کنید

    هوش

    حفاظت محیطی

    Tripwire، تشخیص حصار متقاطع، نفوذ

    تجزیه و تحلیل رفتار

    شی رها شده، حذف شی، سریع-حرکت، تشخیص جمعیت، تشخیص دور زدن، تشخیص پارکینگ

    رویدادها

    تشخیص حرکت، انسداد ویدیو، تغییر صحنه، تشخیص صدا، قطع شبکه، تداخل IP، دسترسی غیرقانونی، ناهنجاری ذخیره‌سازی

    تشخیص حریق

    پشتیبانی کنید

    رابط

    اترنت

    پورت اترنت 4 پین، 10M/100M خود-اقتباس

    زنگ ورود/خارج

    1/1

    ورودی/خروجی صدا

    1/1

    رابط کنترل

    1x TTL 3.3V (پروتکل VISCA)،

    1x RS485 (پروتکل Pelco) (TTL 3.3V اختیاری)

    خروجی ویدیو

    شبکه و CVBS

    شبه رنگ

    سفید داغ، سیاه داغ، فیوژن، قرمز آهنی و غیره 20 گزینه

    حالت فوکوس

    خودکار / دستی / فوکوس خودکار با یک فشار

    حالت FFC

    خودکار / دستی

    تنظیم تصویر

    روشنایی، کنتراست، وضوح و کاهش نویز زمانی

    OSD

    پشتیبانی کنید

    تلنگر

    پشتیبانی کنید

    آینه

    پشتیبانی کنید

    منبع تغذیه

    DC 12V, 1A

    مصرف برق معمولی

    2.5 وات

    حداکثر مصرف برق

    6.5 وات

    7.3 وات

    7.5 وات

    شرایط عملیاتی

    -30°C~+60°C/20% تا 80% RH

    شرایط نگهداری

    -40°C~+70°C/20% تا 95% RH

    اولین سطح محافظت از لنز

    IP67

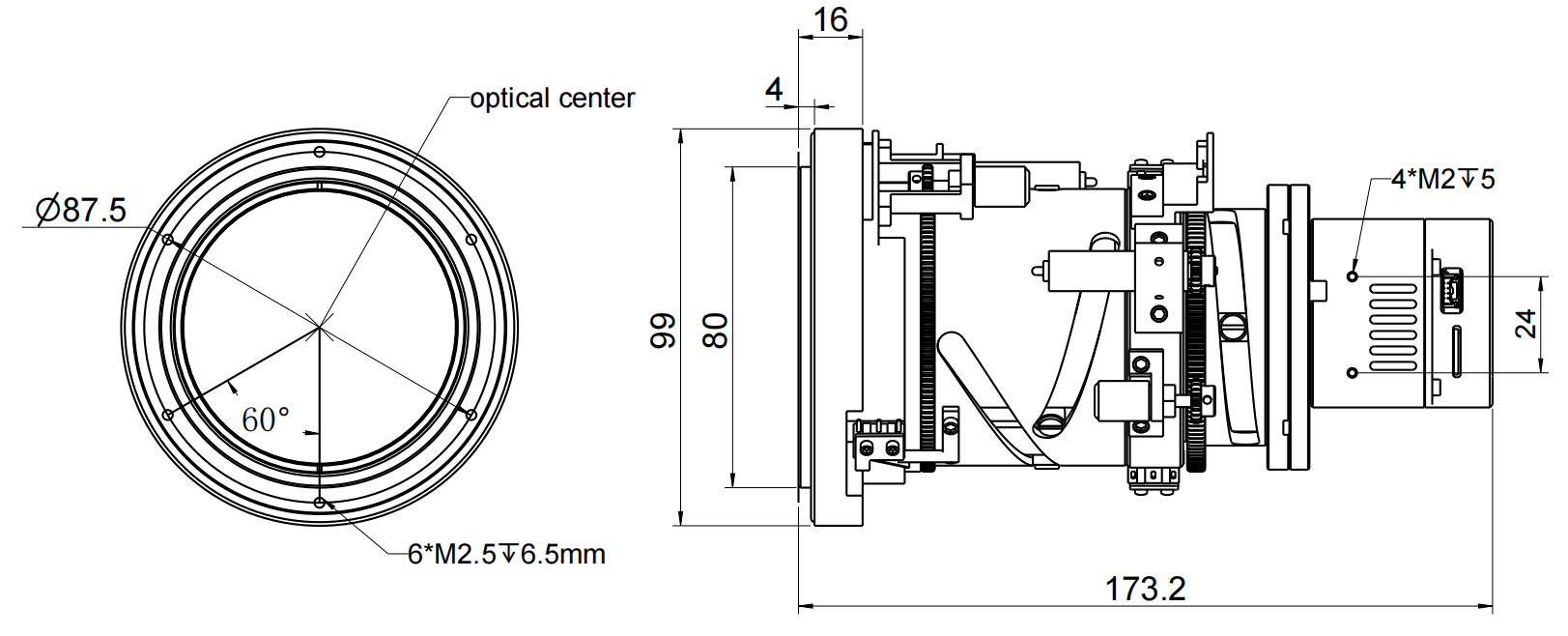

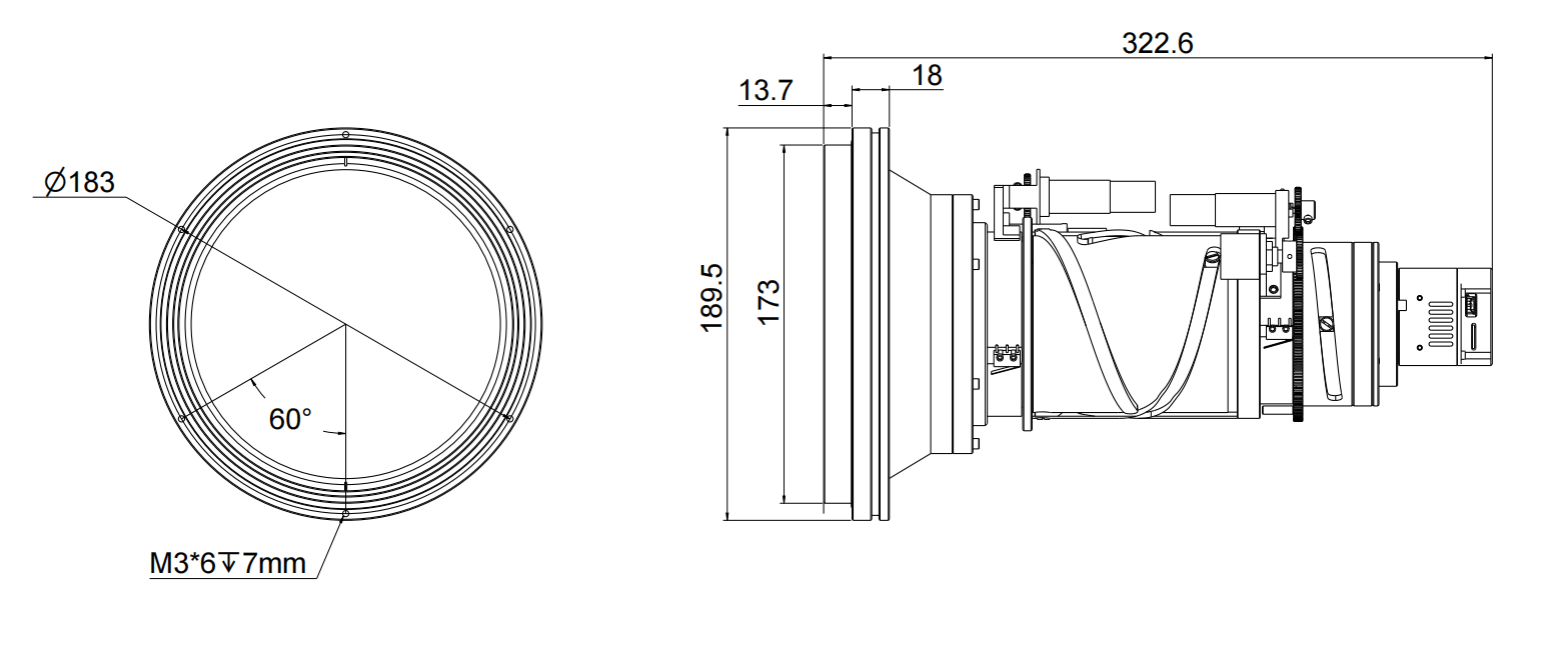

    ابعاد (L*W*H)

    Φ190*322.6mm

    Φ187*263mm

    Φ99*173.2mm

    وزن

    تقریبا 3.57 کیلوگرم

    تقریبا 3.36 کیلوگرم

    تقریبا 960 گرم


    فاصله DRI

    هدف: اندازه انسان 1.8 متر × 0.5 متر است (اندازه بحرانی 0.75 متر است)، اندازه وسیله نقلیه 1.4 متر × 4.0 متر است (اندازه بحرانی 2.3 متر است). اندازه آتش 0.13 × 0.13 متر است (اندازه بحرانی 0.13 متر است).

    فاصله تشخیص، شناسایی و شناسایی هدف بر اساس معیارهای جانسون محاسبه می شود.

    فواصل توصیه شده برای تشخیص، شناسایی و شناسایی به شرح زیر است:

    لنز

    Detect

    Rشناخت

    شناسهy

    وسیله نقلیه

    انسان

    آتش

    وسیله نقلیه

    انسان

    آتش

    وسیله نقلیه

    انسان

    آتش

    25 میلی متر

    3194 متر

    (10479 فوت)

    1042 متر (3419 فوت)

    181 متر

    (594 فوت)

    799 متر (2621 فوت)

    260 متر (853 فوت)

    45 متر

    (148 فوت)

    399 متر (1309 فوت)

    130 متر (427 فوت)

    23 متر

    (75 فوت)

    30 میلی متر

    3833 متر (12575 فوت)

    1250 متر (4101 فوت)

    217 متر

    (712 فوت)

    958 متر (3143 فوت)

    313 متر (1027 فوت)

    54 متر

    (177 فوت)

    479 متر (1572 فوت)

    156 متر (512 فوت)

    27 متر

    (89 فوت)

    75 میلی متر

    9583 متر (31440 فوت)

    3125 متر (10253 فوت)

    542 متر

    (1778 فوت)

    2396 متر (7861 فوت)

    781 متر (2562 فوت)

    135 متر

    (443 فوت)

    1198 متر (3930 فوت)

    391 متر (1283 فوت)

    68 متر

    (223 فوت)

    150 میلی متر

    19167 متر (62884 فوت)

    6250 متر (20505 فوت)

    1083 متر

    (3553 فوت)

    4792 متر (15722 فوت)

    1563 متر (5128 فوت)

    271 متر

    (899 فوت)

    2396 متر (7861 فوت)

    781 متر (2562 فوت)

    135 متر

    (443 فوت)

    225 میلی متر

    28750 متر (94324 فوت)

    9375 متر (30758 فوت)

    1625 متر

    (5331 فوت)

    7188 متر (23583 فوت)

    2344 متر (7690 فوت)

    406 متر

    (1332 فوت)

    3594 متر (11791 فوت)

    1172 متر (3845 فوت)

    203 متر

    (666 فوت)
