شبکه 1280x1024/640x512 ماژول دوربین خروجی دوگانه دیجیتال SWIR
مشخصات
مدل | SG - SWZ12ND2 - 17510 | SG - SWZ06ND2 - 17510 | |
حسگر | حسگر تصویر | 1/2 ″ سونی اینگاس شاتر جهانی سنسور SWIR IMX990 | 1/4 ″ سونی اینگاس شاتر جهانی سنسور SWIR IMX991 |
| پیکسل های مؤثر | تقریبا 1.34MP | تقریبا 0.34MP | |
| اندازه پیکسل | 5 میکرومتر | ||
لنز | طول موج پاسخ | 1000 ~ 1700 نیوتن متر | |
| اسیرا | پشتیبانی از 2 حالت: باند گسترده: 1000 ~ 1700nmnarrow باند: 1450 ~ 1700nm | ||
| فاصله کانونی | 17mm ~ 510mm ، بزرگنمایی نوری 30 برابر | ||
| دیافراگم | f2.8 ~ f5.5 | ||
| حوزه | H: 21.3 ° 0.71 ° ، V: 17.1 ° 0.57 ° ، D: 27.1 ° 0.92 ° | H: 11.6 ° 0.37 ° ، V: 9.3 ° 0.3 ° ، D: 14.8 ° 0.47 ° | |
| فاصله فوکوس نزدیک | 1m ~ 10m (گسترده ~ tele) | ||
| سرعت بزرگنمایی | تقریبا 7s (نوری گسترده ~ tele) | ||
ویدئو | تراکم | H.265/H.264/H.264H/MJPEG | |
| وضوح | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| نرخ بیت ویدیو | 32kbps ~ 16Mbps | ||
| صوتی | AAC / MP2L2 | ||
| ویدیوی LVDS | 25/30/50/60fps@2MP (1080 × 1920) | ||
شبکه | انباره | کارت TF (256 گیگابایت) ، FTP ، NAS | |
| پروتکل شبکه | ONVIF ، HTTP ، HTTPS ، IPV4 ، IPV6 ، RTSP ، DDNS ، RTP ، TCP ، UDP | ||
| چندتایی | حمایت | ||
| به روزرسانی سیستم عامل (LVDS) | فقط می تواند سیستم عامل را از طریق درگاه شبکه به روز کند | ||
| وقایع عمومی | حرکت ، دستکاری ، کارت SD ، شبکه | ||
| منزوی | Tripwire ، تشخیص حصار متقاطع ، نفوذ ، شیء متروکه ، سریع - حرکت ، تشخیص پارکینگ ، تخمین جمع آوری جمعیت ، شیء گمشده ، تشخیص لیتر. | ||
| کاهش سر و صدا | 2D/3D | ||
| حالت قرار گرفتن در معرض | دستی ، خودکار ، اولویت دیافراگم ، اولویت شاتر | ||
| جبران قرار گرفتن در معرض | حمایت | ||
| سرعت شاتر | 1/1 ~ 1/30000s | ||
| حالت تمرکز | خودکار/دستی/نیمه خودکار | ||
| نقص الکترونیکی | حمایت | ||
| کاهش مهر گرما | حمایت | ||
| تلنگر | حمایت | ||
| ایس | حمایت | ||
| زوم دیجیتال | 16x | ||
| کنترل خارجی | TTL | ||
| رابط | پورت اترنت 4pin ، پورت سریال 6pin و قدرت ، 5pin Audio Port.30pin LVDS | ||
| پروتکل ارتباطی | سونی ویسکا ، Pleco D/P | ||
| شرایط عملیاتی | - 30 ~+60 ° C/20 ٪ ~ 80 ٪ RH | ||
| شرایط ذخیره سازی | - 40 ~+70 ° C/20 ٪ ~ 95 ٪ RH | ||
| منبع تغذیه | DC 12v | ||
| مصرف برق (TBD) | AVG: 6W ؛ حداکثر: 11W | ||

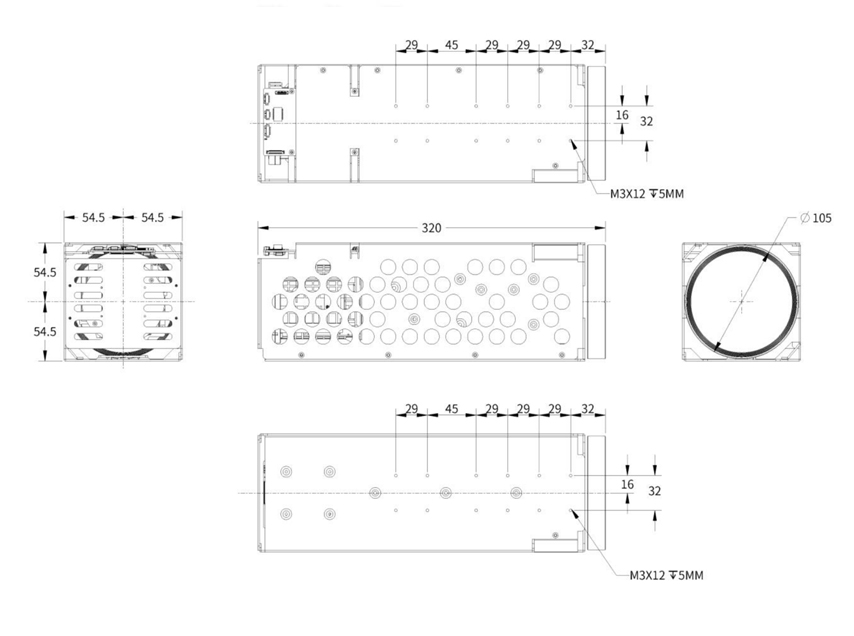

| ابعاد (L*W*H) | تقریبا 320mm*109mm*109mm | ||
| وزن | 3.1 کیلوگرم | ||
رابط شبکه
| نوع | شماره پین | نام پین | شرح |
| رابط اترنت J2_4PIN | 1 | ETHRX - | پورت اترنت تطبیقی ، اینترنت Rx - |
| 2 | ethrx+ | درگاه اترنت تطبیقی ، اینترنت Rx+ | |
| 3 | ETHTX - | پورت اترنت تطبیقی ، اینترنت TX - | |
| 4 | ethtx+ | پورت اترنت تطبیقی ، اینترنت TX+ | |
| رابط J3_6PIN POWER & UART | 1 | dc_in | DC12V |
| 2 | GND | GND | |
| 3 | rxd1 | TTL سطح 3.3V ، پروتکل Pelco | |
| 4 | TXD1 | TTL سطح 3.3V ، پروتکل Pelco | |
| 5 | RXD0 | TTL سطح 3.3V ، پروتکل VISCA | |
| 6 | TXD0 | TTL سطح 3.3V ، پروتکل VISCA | |
| رابط صوتی j1_5pin | 1 | AUDIO_OUT | صوتی خارج (خط خارج) |
| 2 | GND | GND | |
| 3 | AUDIO_IN | صوتی در (خط در) | |
| 4 | GND | GND | |
| 5 | NC | NC |
رابط LVDS
| بندر | شماره | نام پین | شرح |
| رابط J4_30PIN LVDS (مشابه رابط دیجیتال سونی 30Pin) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | GND | GND | |
| 10 | GND | ||
| 11 | GND | ||
| 12 | GND | ||
| 13 | DC | خروجی DC (DC+7V ~+12V) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | uart1_tx | TTL سطح 3.3V ، پروتکل VISCA ، همان TXD0 در درگاه J3_6Pin. اما نمی تواند همزمان وصل شود. | |
| 19 | UART1_RX | TTL سطح 3.3V ، پروتکل VISCA ، همان RXD0 در درگاه J3_6pin. اما نمی تواند همزمان وصل شود. | |
| 20 | GND | GND | |
| 21 | txout0 - | ||
| 22 | txout0+ | ||
| 23 | txout1 - | ||
| 24 | txout1+ | ||
| 25 | txout2 - | ||
| 26 | txout2+ | ||
| 27 | txoutclk - | ||
| 28 | txoutclk+ | ||
| 29 | txout3 - | ||
| 30 | txout3+ |
